中性点避雷器发热隐患难察觉？红外热成像巡检 精准识别避雷器过热故障

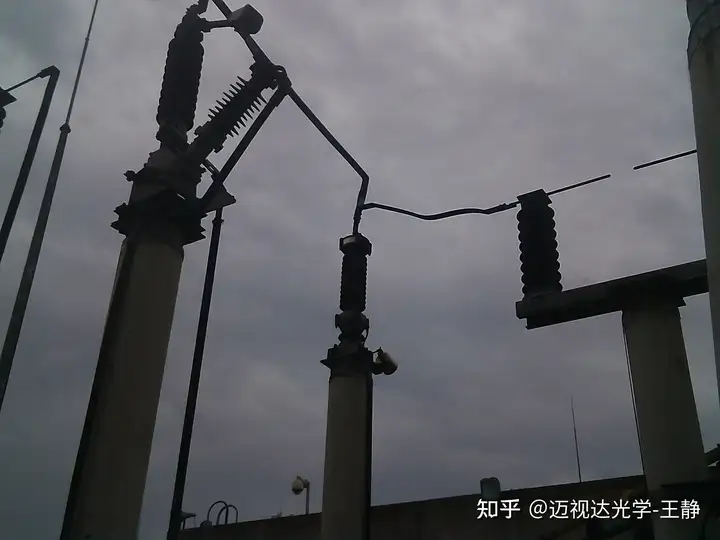

中性点避雷器是电力系统中用于保护变压器、发电机等设备中性点免受雷电和过电压影响的关键装置。由于长期处于高压环境中，中性点避雷器容易因绝缘老化、接触不良或内部元件劣化而导致故障。这些问题会引起设备温度异常，通过红外热像仪检测，可实现对中性点避雷器的早期诊断与实时监测。

常见故障类型

1. 内部元件损坏：如MOV（氧化锌阀片）老化，导致泄漏电流增加，产生异常热量。
2. 绝缘性能下降：避雷器内部绝缘材料劣化或受潮，导致局部温升。
3. 接线端子接触不良：连接点松动或氧化引起接触电阻升高，出现局部过热。
4. 运行环境恶劣：长期运行中可能因污秽或高湿度环境，影响避雷器性能并导致发热。

红外热像仪的应用优势

1. 实时监测：能够对避雷器运行状态下的温度进行实时、连续的监测。
2. 非接触式测量：无需停电，可在运行状态下快速发现故障隐患。
3. 精准定位：热像仪可直观显示避雷器表面及接线端的温度分布，准确定位异常区域。
4. 数据记录与分析：自动保存热像数据，便于后续趋势分析和隐患排查。

检测方法与流程

1. 检测准备

• 选择高灵敏度红外热像仪，确保能够清晰捕捉中性点避雷器的温度变化。
• 确保检测环境稳定，避免强风、雨水或阳光直射干扰测量。

• 热像检测
• 重点区域：对避雷器主体、连接端子和内部接地线等部位进行多角度扫描。
• 测量对比：与其他正常运行的避雷器温度进行对比，分析异常升温区域。
• 温升标准：避雷器各部位温度应均匀，无明显热点，局部升温一般不超过环境温度的15℃。
• 数据分析
• 局部温升显著，可能是接触不良或内部元件损坏。
• 全体温度偏高，可能为绝缘性能下降或泄漏电流增加。
• 正常状态：温度分布均匀，无明显异常热点。
• 异常表现：
• 报告与处置
• 记录检测数据，生成红外热像图，标注热点区域及温度数值。
• 根据分析结果，制定维修或更换计划，确保避雷器运行可靠性。







应用案例

1. 接触不良引发过热
   在例行巡检中发现某避雷器接线端子温度显著高于其他部位，经检查发现接头松动，紧固后恢复正常运行。
2. 内部元件老化导致异常升温
   检测到某避雷器主体温度分布异常，经拆解确认氧化锌阀片老化更换，避免了后续故障扩展。







效益与价值

1. 提升运行安全性：及时发现隐患，降低系统停电和设备损坏风险。
2. 降低维护成本：提前维护避免故障扩大，减少突发停电带来的经济损失。
3. 延长设备寿命：对故障早期干预，保护避雷器免受进一步损害。
4. 支持智能运维：通过红外热像技术实现数字化、精细化监测，提高运维效率。




红外热像仪的引入，为中性点避雷器的状态监测提供了科学、高效的技术支持，是电力系统稳定运行的重要保障手段。
